麦克风 SNR 和 AOP 参数对音质的影响
麦克风 SNR 和 AOP 参数对音质的影响
无论是手机、智能音箱、IP摄像头、门铃还是VoIP电话等，对音质的要求正逐渐显着。
除了麦克风的基本灵敏度外，SNR 和 AOP 也是关键点。
高 SNR 意味着它可以在更安静的环境中轻松捕捉较小的声音或信号。另一方面，如果 SNR 太低，麦克风的噪音水平会覆盖微小的声音或信号，在这种情况下，
当客户想听到微小的声音时，他们会尝试将声音调大，但也会放大噪音。同时，因此客户无法听到它的清晰声音。
目前主流的MEMS Mic SNR主要是64~74dB(A)，ECM在60~72dB(A)左右。

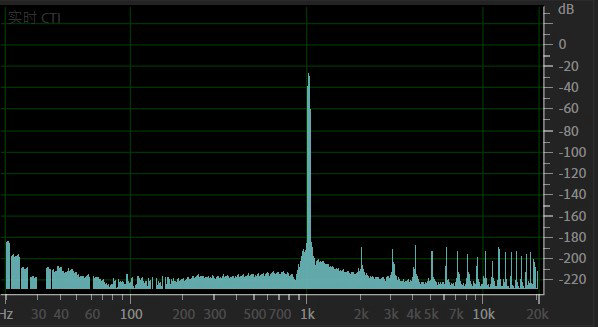

图 1 麦克风 SNR 频谱
Mic AOP 代表麦克风可以承受的 SPL 级别。更高的 AOP 意味着没有可以将电信号转换为后端处理操作的失真声音。另一方面，如果 AOP 太低，麦克风很容易接收到来自外部的高电平 SPL 信号，麦克风振膜与背板之间的运动会超过或电信号的幅度会超过 ASIC而场效应管承受不了。两者都是会使麦克风输出信号失真的原因。当 THD>10% 时，此时的声压级为 AOP。
目前Mic的AOP主流是MEMS麦克风120~136dBSPL左右，ECM麦克风120~130dBSPL左右。

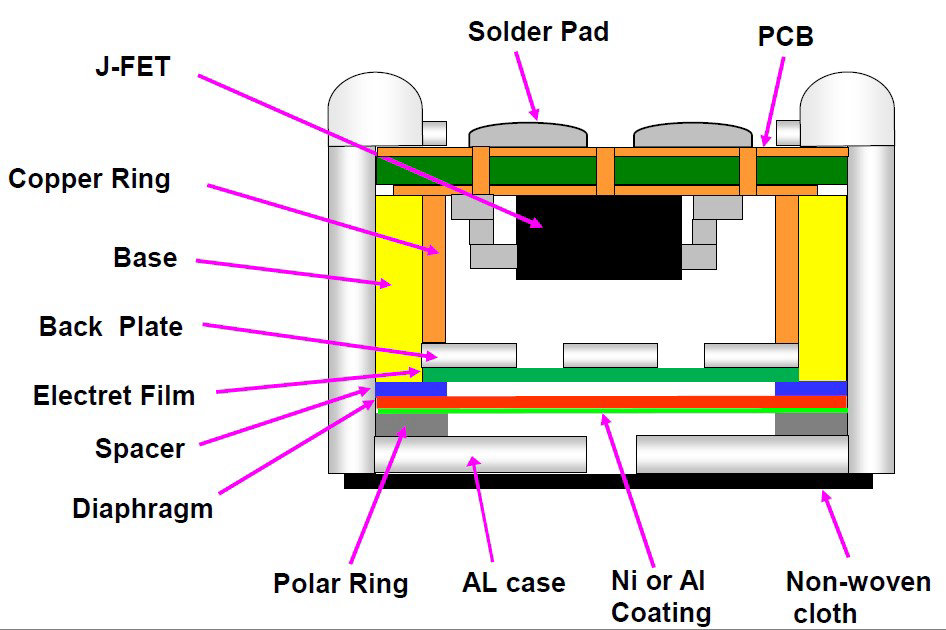

图2 ECM结构

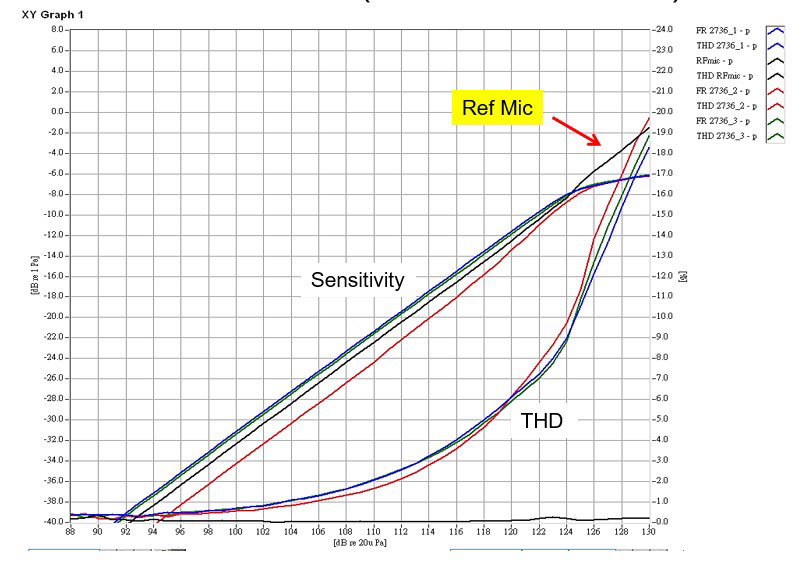

图 2-1 麦克风 AOP 曲线
综上所述，两个参数就是Mic的动态范围（DR），代表Mic可以测量的声压级范围。麦克风可以设计成对小声音敏感，也可以设计成接收高声压级，但很难创造出同时满足这两个条件的产品。
Mic DR（动态范围）可能不在产品规格中，但可以从其他规格中判断。随便找AOP和EIN的区别，这两个值的区别就是DR。
图2 ECM结构

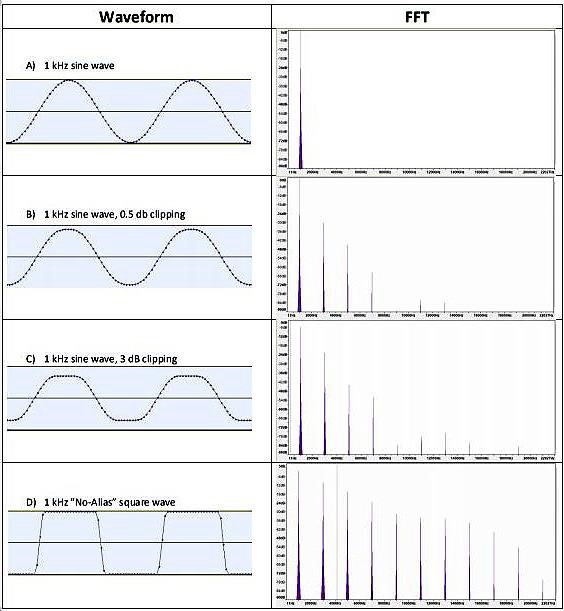

图 4 正弦波失真
对于很多智能音箱或通讯产品来说，麦克风与音箱的距离大约为30~130mm，音箱的SPL在1W、1M时约为80~90dBSPL。如果扬声器由3~5W功率驱动，30mm与话筒接收器之间的距离>>125dBSPL，在这种情况下，话筒THD将≧10%，这对DSP AEC处理和接收高质量非常不利声音。一些智能音箱放大器的输出功率可能高达 10 ~ 20W。在这种情况下，Mic AOP 更为重要。

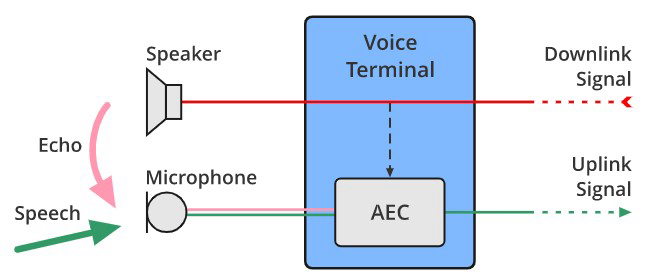

图5 AEC系统框图
